產品說明：
針對V-CUT之PCB/鋁基板400MM分板切割作業，適用于LED照明及電子產品行業。

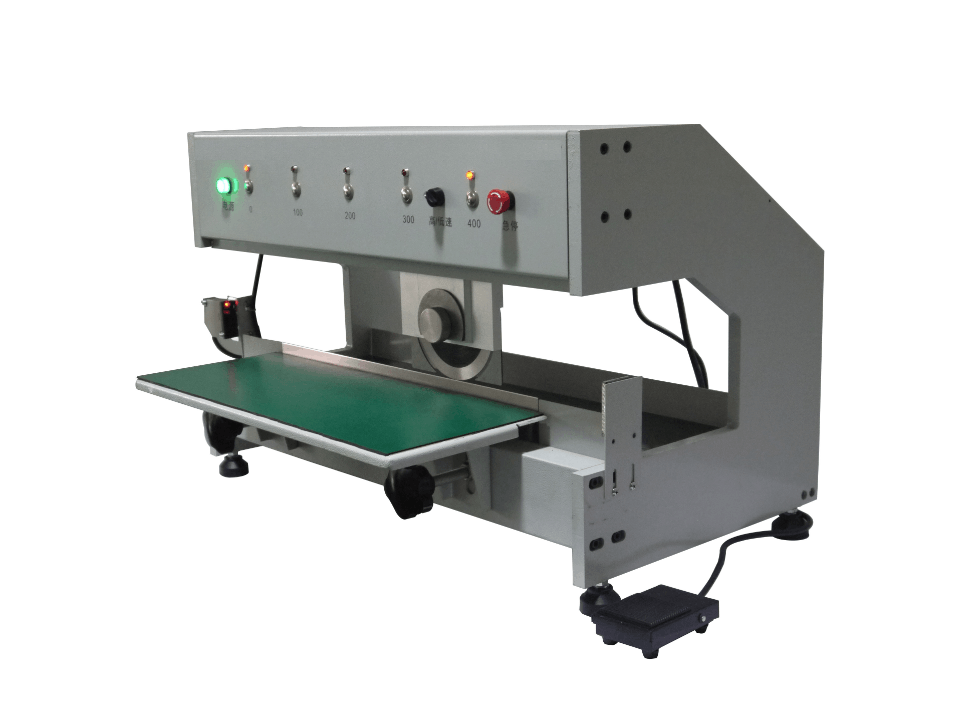

一、HD-3000走刀式分板機設備配置
1.刀具：日本進口SKD-II材質。
2.電機：臺灣臺邦步進馬達，驅動器。
3.控制系統：自主研發。
4.電源：單相AC220V 50－60HZ。機器重量：50KG，尺寸680mm(長)*500mm(寬)*480mm(高)。
二、HD-3000走刀式分板機設備參數
1.切板速度可設定高低兩種，高速可達200mm/s。（根據客戶要求可調）
2.標準型刀輪最大工作行程：400mm。
3.上圓刀微調正負0-2mm，下直刀調整0-50mm。
4.后擋板深度可調范圍:0-150mm。最大PC板切斷寬度:150mm，最大PC板切斷長度:400mm，可切PC板厚度:0.6-3.2mm，V槽間厚度:0.25-2.0mm。
5.采用歐姆龍紅外線光幕開關安全保護，當手或者異物在刀運動區域內機器立刻停止工作，確保機器高速，安全運行。
6.機器使用步進馬達驅動，通電即可自鎖，精切定位。解決了直流，交流馬達在工作中因為慣性的原因工作一段時間后改變行程點的問題。
7.連結多片的PC板于焊錫后，折斷時常會傷害線路，或?qū)㈦娮恿慵蹟啵褂帽緳C(jī)可避免損傷,并可提高工作效率及質量。
8.以上圓刀走刀式行進分割，可徹底減少應力，防止焊點龜裂及零件斷裂。
9.采用上圓刀下平刀方式，PC板至于下平刀上，腳踏開關一踩，上圓刀橫移至所設定的定點，即將PC板切斷分割，切斷不脫絲，切口平整。
10.走刀行程可隨PC板長度隨意設定前進停止定點，停止定點為0-100-200-300-400mm。
